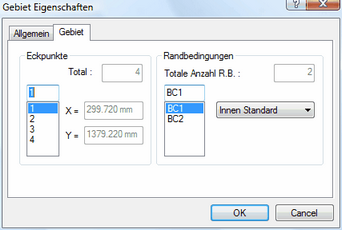

Dies ist ein Dialogfenster für Gebiet Objekte (vgl. Rechteck Bereich Werkzeug, Ellipsen Bereich Werkzeug bzw. Polygon Bereich Werkzeug) auf der Modellseite, nicht zu verwechseln mit den Resultatobjekten auf Berichtseiten. Das Dialogfenster für Gebiet Objekte enthält zwei Register: Das Allgemein Register und das Gebiet Register mit spezifischen Einstellungen für Gebiet Objekte.
Total (Eckpunkte) |
Anzahl Eckpunkte des Gebietes |
Eckpunkte |
x- und y-Koordinaten zur Rechten beziehen sich auf die Ecke der Liste, welche gerade ausgewählt ist. |
X |
x-Koordinate der gerade ausgewählten Ecke (in der gegenwärtig eingestellten Masseinheit). |
Y |
y-Koordinate der gerade ausgewählten Ecke (in der gegenwärtig eingestellten Masseinheit). |
Totale Anzahl R.B. |
Totale Anzahl Randbedingungen des betreffenden Gebiets. |
Randbedingungen |
Wählen Sie hier die Randbedingung, deren Stil in der Dropdown-Liste zuoberst angezeigt werden soll oder deren Stil Sie ändern wollen. |
Randbedingung Dropdown-Liste |
Hier können Sie den Stil der gerade ausgewählten Randbedingung ändern. |
