Abbildung 1: Detailliert

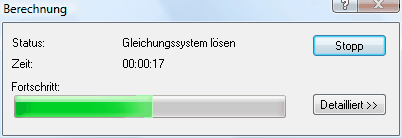

Abbildung 2: Überblick

Status

Status der Berechnung.

Bei erfolgreicher Berechnung erscheint Erfolgreich beendet, falls ein Fehler auftritt Fehler und falls Sie die Berechnung abgebrochen haben Abgebrochen.

Zeit

Laufende Zeit bzw. bei Beendigung der Berechnung die total benötigte Zeit.

Fortschritt

Prozentuale Fortschrittsanzeige der Berechnung.

Anz. Unbekannte

Anzahl unbekannter Temperaturen, die berechnet werden.

Anz. Elemente

Anzahl Finiter Elemente des Gitters.

Max. Anz. Durchläufe

Maximum der Berechnungs Durchläufe (für die Berechnung der temperaturabhängigen Wärmeleitfähigkeiten, respektive für den Gleichungsauflöser bzw. die automatische Gitterverfeinerung).

Akt. Anz. Durchläufe

Aktuelle Anzahl der Berechnungs Durchläufe (für die Berechnung der temperaturabhängigen Wärmeleitfähigkeiten, respektive für den Gleichungsauflöser, bzw. die automatische Gitterverfeinerung).

Max. rel. Änderung

Die Berechnung der temperaturabhängigen Wärmeleitfähigkeiten wird solange fortgesetzt, bis entweder die relative Änderung der Wärmeleitfähigkeiten aller Gebiete mit temperaturabhängigen Wärmeleitfähigkeiten kleiner ist als die maximal tolerierte relative Änderung oder bis die maximale Anzahl Durchläufe erreicht ist.

Max. rel. Fehler

Maximaler relativer Fehler des Lösungsvektors. Das resultierende Gleichungssystem wird iterativ solange gelöst, bis der relative Fehler kleiner ist als diese Grösse oder bis die maximale Anzahl Durchläufe erreicht ist.

Akt. rel. Fehler

Aktueller relativer Fehler des Lösungsvektors.

Max. rel. W.strombilanz

Maximaler relativer Fehler der Wärmestrombilanz. Der Wärmstromfehler ist der Quotient aus der Summe aller vorzeichenbehafteter Wärmeströme und der Hälfte der Summe aller Absolutwerte der Wärmeströme.

Akt. rel. W.strombilanz

Aktueller relativer Fehler der Wärmestrombilanz.

Protokoll

Protokoll mit den benötigten Zeiten der einzelnen Teilschritte

Stop

Bricht die Berechnung ab. Nach dem Abbrechen ändert der Text des Knopfes auf OK.

OK

Schliesst das Dialogfenster. Den Status der Berechnung können Sie - vor dem Schliessen - im Status Feld einsehen.

<< Überblick

Versteckt die Anzeige der Berechnungsdetails.

>> Detailliert

Zeigt die Berechnungsdetails.
